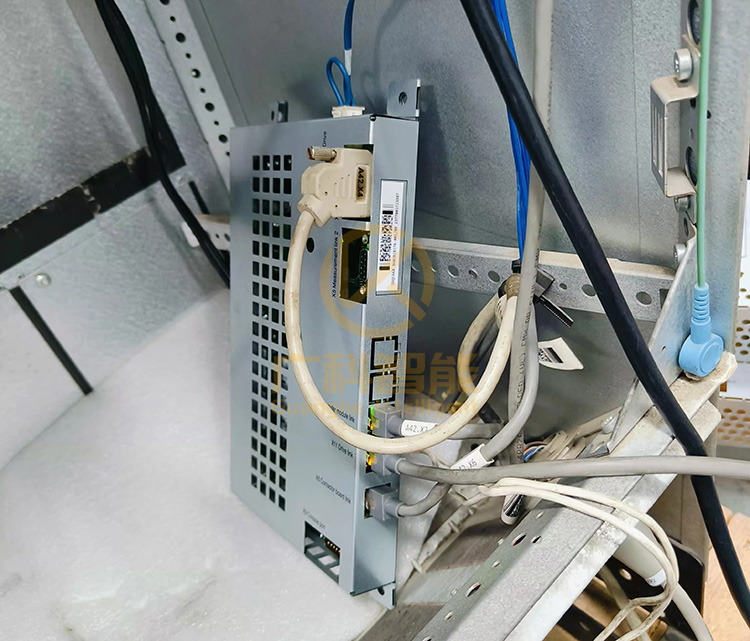

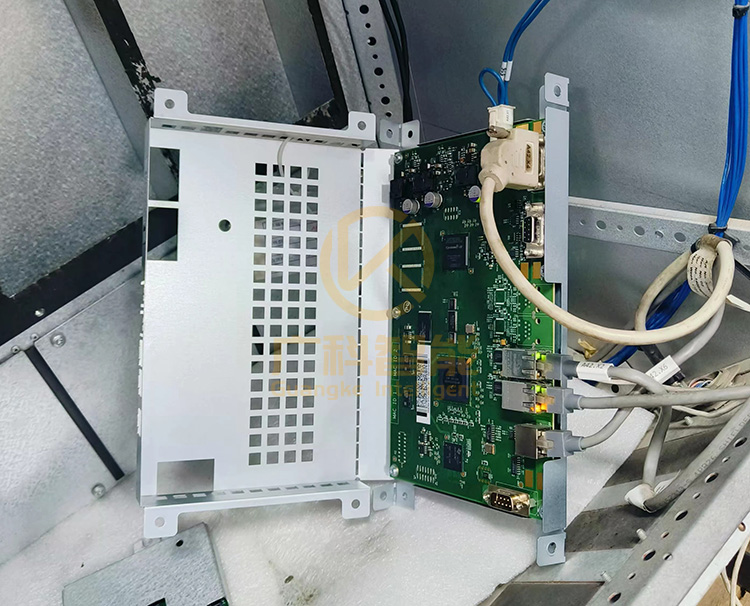

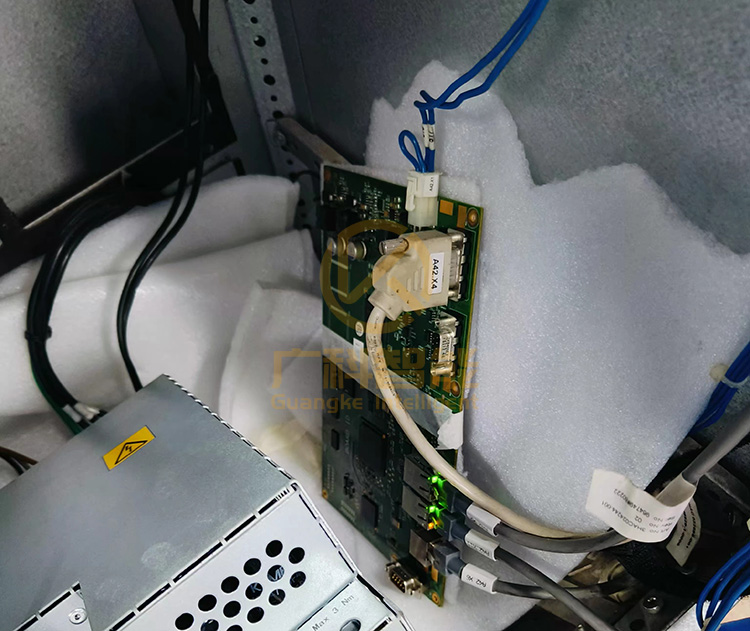

ABB軸計算模塊DSQC668 3HAC029157-001/07



ABB軸計算模塊DSQC668 3HAC029157-001/07



ABB軸計算模塊DSQC668 3HAC029157-001/07



程序執行卡頓,甚至停止的原因

ABB計算機系統負荷過高,原因如下:

1、外部PLC或者其它監控計算機對系統尋址太頻繁,造成系統過載。

2、程序只有過高程度的邏輯指令,造成程序循環過快,使處理器過載。

3、內部系統交叉連接和邏輯功能使用太頻繁。

4、I/O更新間隔設置為低值,造成頻繁更新和過高的I/O負載。



解決措施:

1、檢查程序是否包含邏輯指令(或其它“不花時間”執行的指令),此類程序在未滿足條件時會造成執行循環。

要避免此類循環,可以通過添加一個或多個“WAIT”指令來進行測試。僅適用較短的“WAIT”時間,以避免不必要地減慢程序。

適合添加“WAIT”指令的位置可以是:

①在主例行程序中,最好是接近末尾。

②在“WHILE/FOR/GOTO”循環中,最好是在末尾,接近指令“ENDWHILE/ENDFOR”等部分。

2、確保每個I/O板的I/O更新時間間隔值沒有太低(在 RobotStudio 中更改)。



ABB建議使用以下輪詢率:

① DSQC 327A:1000

② DSQC 328A:1000

③ DSQC 332A:1000

④ DSQC 377A:20-40

⑤ 所有其它:>100

3、檢查PLC和機器人系統之間是否有大量的交叉連接或I/O通信。

4、嘗試以事件驅動指令而不是使用循環指令編輯PLC程序。
