作為一個工業機器人售后服務人員，要了解機器人身體的各個部件的安裝以及保養，廣州廣科智能技術有限公司現在帶來的就是關于KUKA C4機器人更換蓄電池的說明文檔。

目前的KRC4機器人的蓄電池的安裝位置有兩種，一個是在柜門上，一個是在冷卻通道下面，蓄電池與控制柜上的插頭 X305 連接，并采用 F305 號熔絲保護?？刂葡到y(tǒng)出廠時蓄電池插頭X305 已從 CCU 中拔出，以防止蓄電池經PMB 過度放電。

注意：首次啟用時，必須在控制系統關機狀態下將插頭 X305 插上。

蓄電池的作用就是幫組機器人控制系統在斷電時借助蓄電池在受控狀態下關閉。

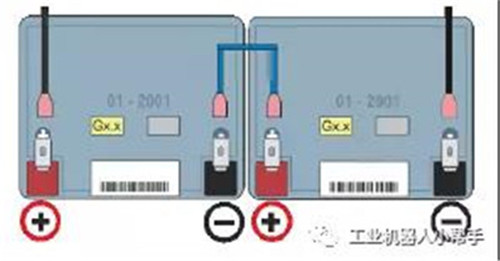

機器人兩塊蓄電池極性連接方式：

更換蓄電池的注意事項：

機器人控制系統必須保持關機狀態，并具有可防意外重啟的保護措施；

電源線已斷電；

拆卸時必須佩戴手套。

在此說明一下皮糙肉厚的可以不戴。

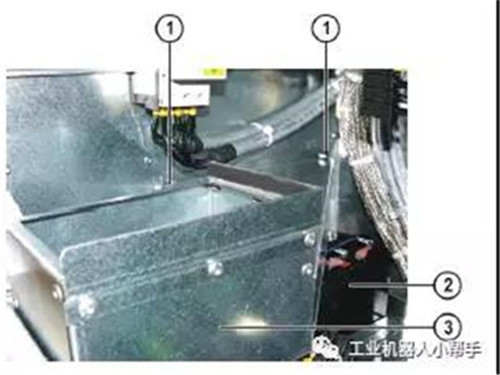

a) 冷卻槽下方蓄電池更換步驟：

1. 將冷卻槽（3）拆除；

2. 拔掉蓄電池連接線（1），或?qū)⒖刂乒窭锏牟孱^ X305 拔掉。

3. 魔術貼取下，拆下電池。

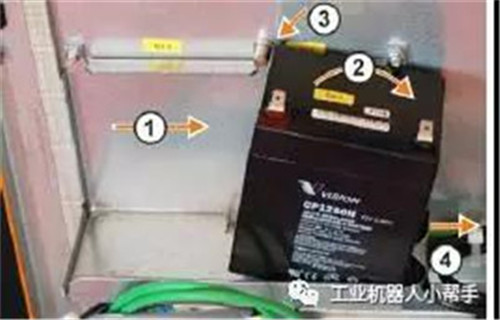

b) 柜門上蓄電池更換步驟：

1. 向右推電池，直至扣緊彈簧 (4)。

2. 向右翻轉電池 (2)，直至超過固定螺栓 (3)。

3. 用拇指向外按扣緊彈簧 (4)取出電池。

4. 為第二個電池重復該過程
