KUKA機器人零點校正



機器人在運輸過程中有時會造成機器人軸零點丟失,或者在更換電機、RDC后也會造成機器人軸零點丟失。這時就需要專用的工具對機器人軸進行零點校準。

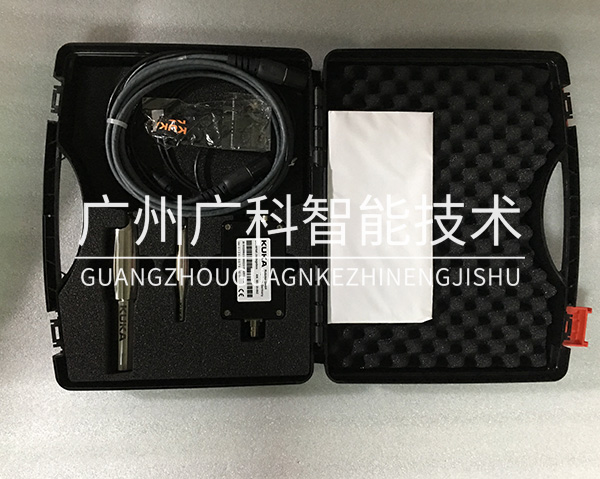

機器人軸零點校正工具:EMD

機器人軸各零點位置:

校正步驟:

step 1:T1模式,無選擇程序,程序啟動鍵正常,機器人各軸到達零點附近位置;

step2:將EMD如下圖進行連接,機器人為X32;

step 3:如下圖用設備尾部擰開將蓋子擰開,并將設備擰到預定位置;

step 4:點擊示教器主菜單鍵,選擇投入運行-調整-EMD-標準-執行零點標定;

step 5:與EMD連接,在零點標定區域內的EMD都為綠色,可以進行校正;

如果下邊為紅色,則代表EMD未在零點標定區域內 ,這是則需要手動移動機器人單軸到指定位置,如下圖(注意:EMD設備應該向機器人軸正方向多一點的位置,因為在執行零點標定時,機器人會向單軸的負方向移動)。

step 6:伺服上電,點擊校正,按下程序啟動鍵,直到校正完成;

校正完成后,EMD會到達下圖位置
