一、本節要點

★ 了解需校準情況

★ 熟悉零點校準原理

★ 熟練掌握零點校準方法

二、需校準情況

在以下幾種情況下,ABB機器人需要校準機械零點:

(1)新購買機器人時,廠家未進行機器人零點校準。

(2)電池電量不足,更換電池。

(3)更換機器人本體或控制器。

(4)轉數計數器數據丟失。

三、校準原理

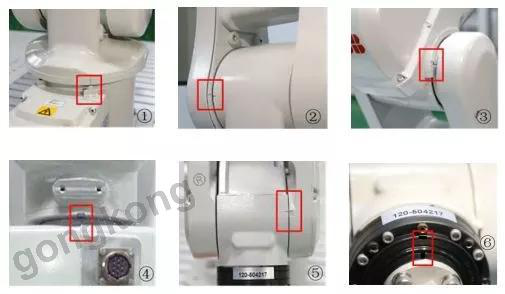

IRB 120 機器人本體的6個軸均有零點標記,如下圖所示。手動將機器人各軸零點標記對準,記錄當前轉數計數器數據,控制器內部將自動計算出該軸的零點位置,并以此作為各軸的基準進行控制。



四、校準步驟

第一步:選擇手動操作模式

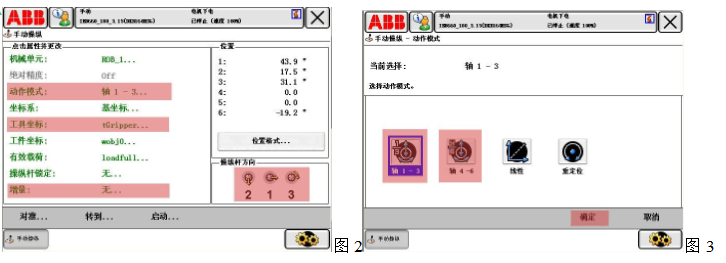

第二步:選擇動作模式   (參看 圖2 和 圖3) 

方法:  

1> 點擊 動作模式   

2> 點擊 軸1 - 3   或者  軸4 - 6        

3> 點擊 確定 

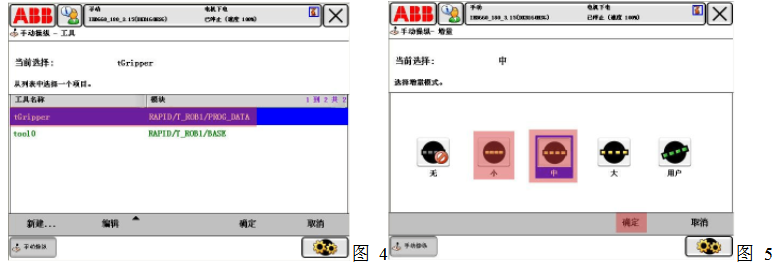

第三步:選擇工具坐標   

方法:  

1> 點擊 工具坐標   

2> 點擊 tGripper    

3> 點擊 確定



第四步:選擇移動速度    

方法:  

1> 點擊 增量    

2> 點擊 中  或者  小      

3> 點擊 確定



第五步:手動移動機器人各軸到機械零點位置   (參看 圖2) 

方法:  

此時圖2上 操縱桿方向 處顯示操縱桿移動方向于軸的對應關系3 

注意: 

如果先前選擇 軸1 - 3 則 

1> 操縱桿上下移動為2軸動作 

2>操縱桿左右移動為1軸動作 

3> 操縱桿順/逆時針旋轉為3軸動作

如果先前選擇 軸4 - 6 則 

1> 操縱桿上下移動為5軸動作 

2>操縱桿左右移動為4軸動作 

3>操縱桿順/逆時針旋轉為6軸動作

Ps:

1> 左手持示教器,四指握住示教器使能開關(在示教器下方黑色膠皮里面) 

2>右手向唯一一個方向輕輕移動操縱桿,把各軸按順序移動到各自機械絕對零點



移動順序,依次為6軸→5軸→4軸→3軸→2軸→1軸,否則會使4,5,6軸升高以致于看不到零點位置。

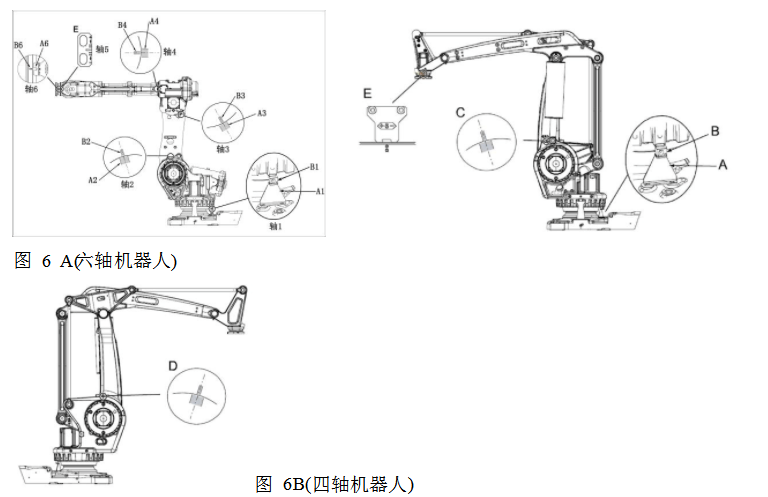

機械零點位置如圖6所示,當所有六個軸全部對準機械零點位置以后,機器人的姿態正如圖6所示。



第六步:更新轉數計數器

方法:

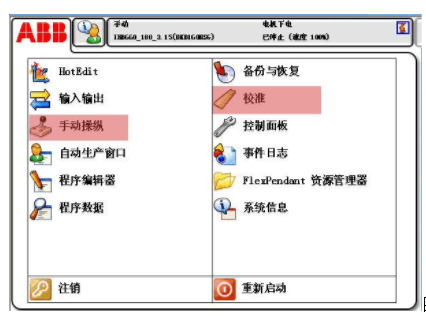

1> 點擊ABB

2>點擊校準

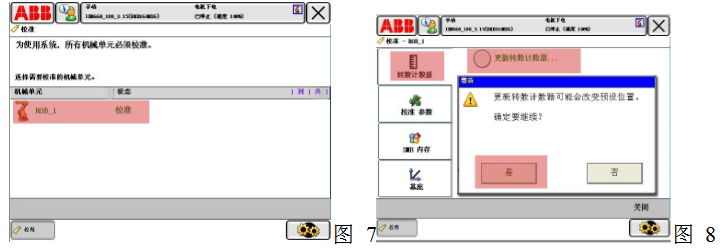

3>點擊ROB_1  如圖7

4>點擊轉數計數器

5>點擊更新轉數計數器(會彈出一個警告界面)如圖8

6>點擊是

7>點選 顯示轉數計數器未更新所有軸,顯示轉數計數器已更新的軸不用選擇

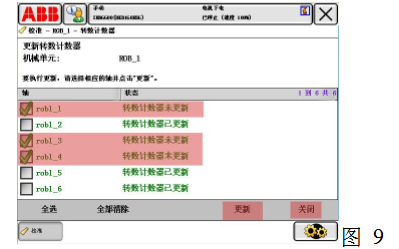

8>點擊更新(會彈出一個警告界面) 如圖9

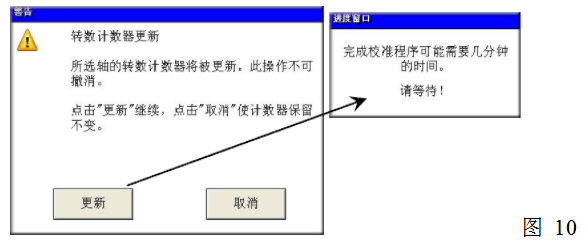

9>點擊更新(會彈出一個進度窗口 然后等待)如圖10

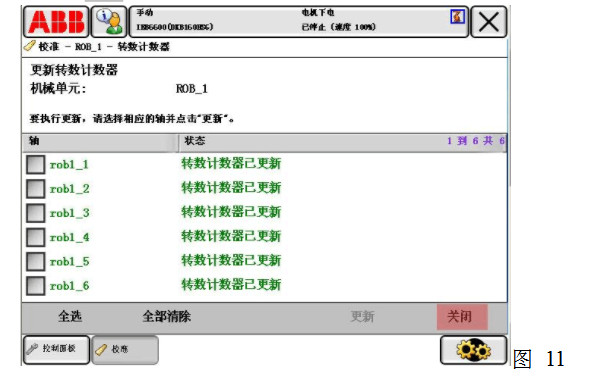

ps:最后顯示更新以后的狀態

10>點擊關閉



第七步:重新啟動機器人

方法

1>點擊ABB

2>點擊 重新啟動

3>點擊熱啟
