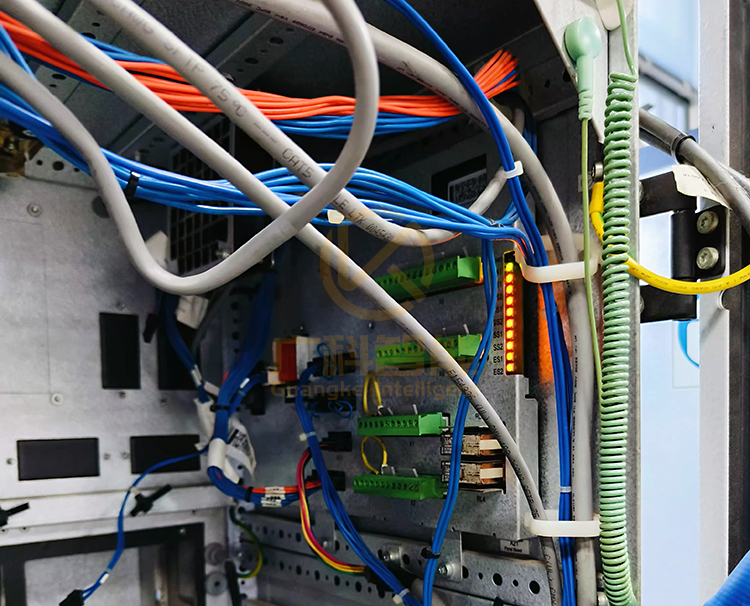

ABB安全面板DSQC643 3HAC024488-001維修后上機測試



ABB電路板維修步驟及注意事項

一、先看后測

首先對ABB電路板進行目測,細節處可通過放大鏡觀察。

觀察目標:

1、有無斷線與斷裂處;

2、有無短路、粘連處;

3、電阻,電容,電感,二極管,三極管等處斷開處;

4、是否別人修過,越修越壞;

5、有無虛焊,漏焊,插錯插反情況。

排除上述故障后,用萬用表測量ABB電路板電源與地之間的阻值,通常ABB電路板的阻值不應小于70Ω。若阻值才幾或十幾歐姆,那么ABB電路板上有元器件被擊穿的可能。用點溫計測ABB電路板上各器件的溫度,溫度升的較快較高的視為重點懷疑對象。

若阻值正常,用萬用表測量板上的阻容器件二、三極管,場效應管,以及撥段開關等元器件。



二、先外后內

最好是有一塊與故障板一樣的完好電路板作為參照。然后機器人維修使用測試儀的雙棒VI曲線掃描功能對兩塊板進行參數對比。

對比測試點可以從機器人電路板的端口開始,然后由表及里,尤其是對電容器的對比測試。這可彌補萬用表在線難以測出電容是否漏電的缺憾。



三、先易后難

在對ABB電路板進行上機測試前,應盡量避免各種干擾對測試過程中帶來的影響。具體措施如下:

1.測試前的準備:

將晶振短路(注意對四腳的晶振要搞清那兩腳為信號輸出腳,可短路此兩腳。記住一般情況下另外兩腳為電源腳,千萬不可短接?。瑢?duì)于大容量的電解電容器,也要焊下一腳使其開路。因?yàn)榇笕萘侩娙莸某浞烹娡瑯右矔?huì)帶來干擾。
