液晶行業STK作為工廠自動化物流倉儲系統,潔凈度要求格外嚴格,傳統塵埃顆粒監測方式人工手動通過塵埃粒子計數器(Particle Counter)定時檢測STK內部塵埃顆粒數據并記錄,這種方式效率低、全面性差準確率不高,浪費人力、產能,不利于提升液晶面板良率。



PMS(Particle Monitor System)在線粒子檢測系統是將塵埃粒子計數器安裝在CST玻璃基板收納卡匣里,然后增加供電和無線通訊系統。PMS連接到STK內進行CST玻璃基板收納卡匣各個位置檢測塵埃顆粒,統計參數,通過無線通訊方式將數據上傳到PMS服務器,或者到上位機。PMS可實時接收檢測事件,包括時間、位置、檢測數據(可設警戒線報警),潔凈室工作人員可遠程監測塵埃顆粒參數并保留LOG。PMS在線粒子檢測系統大大提高檢測準確率,提高效率,節省人力,保障液晶面板正常生產

PMS在線粒子檢測系統可選配功能:溫度檢測、濕度檢測、風速檢測震動檢測、VOC。



PMS在線粒子檢測系統S/W系統架構與H/W系統架構

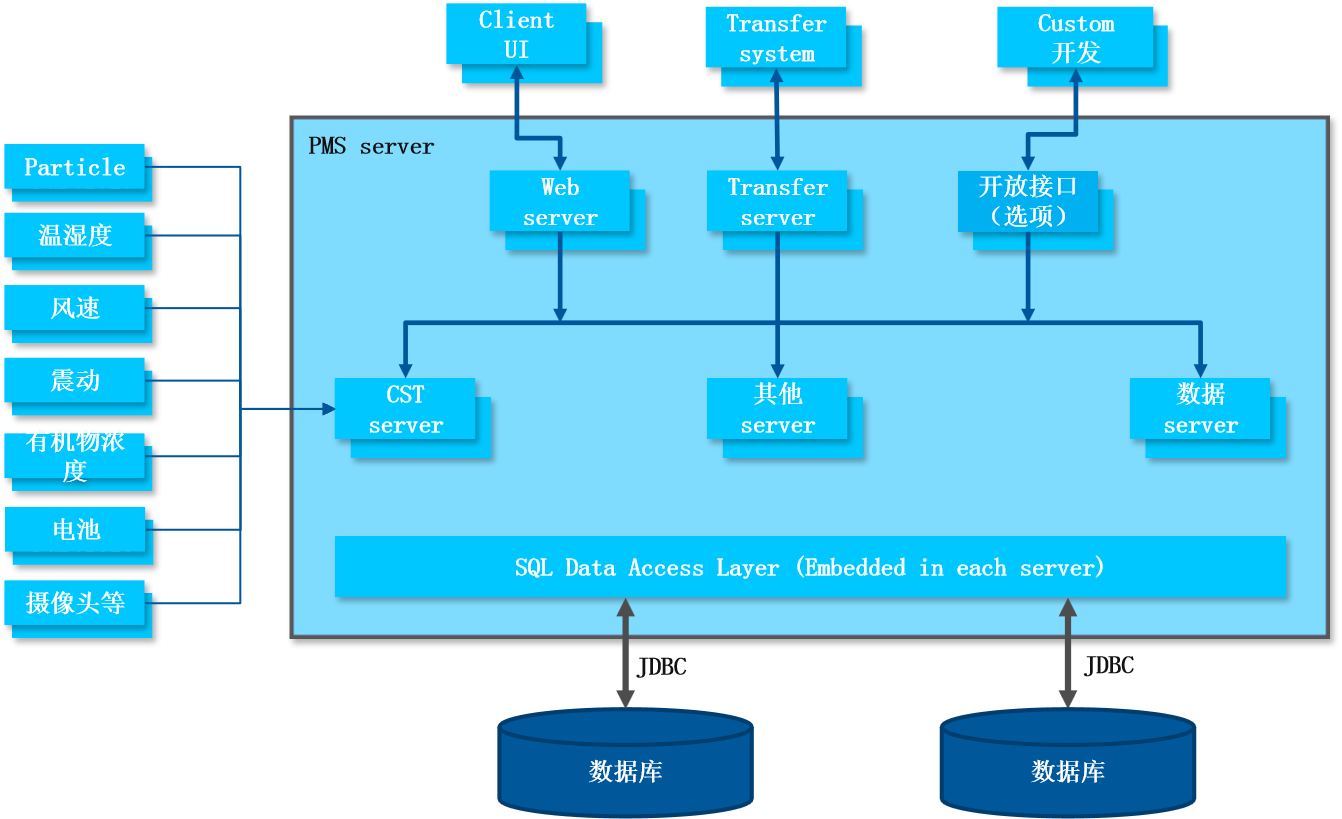

S/W系統架構示意圖

PMS在線粒子檢測系統

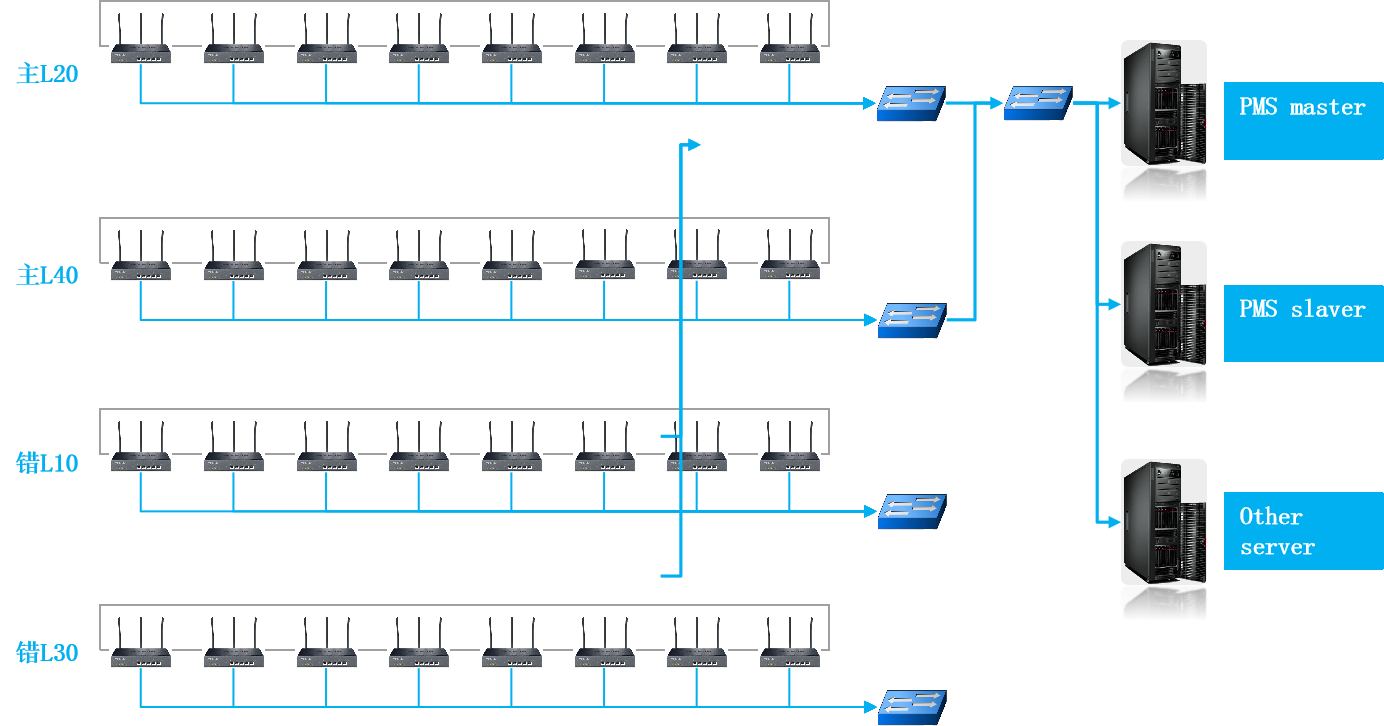

H/W系統架構示意圖

PMS在線粒子檢測系統

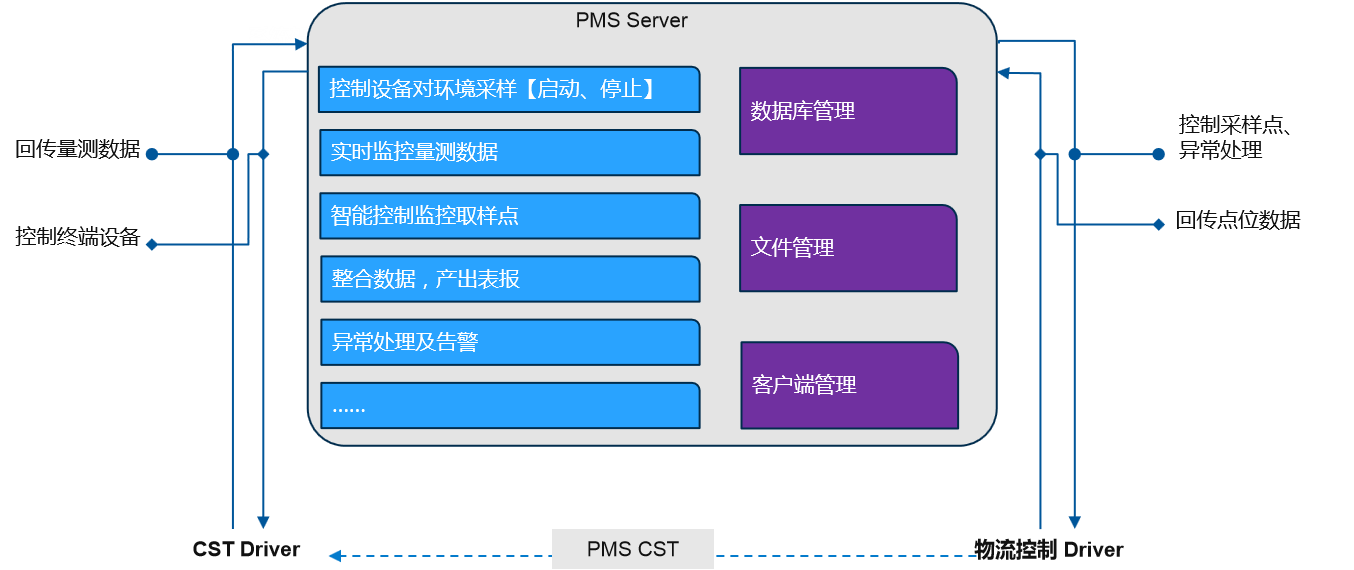

PMS在線粒子檢測系統控制流程示意圖

PMS在線粒子檢測系統

 終端設備采樣及相關控制

數據上拋及暫存

攝像頭控制

終端設備管理



根據排程進行點位控制

異常管理

排程管理

點位數據上拋



PMS在線粒子檢測系統規格要求

軟件系統根據客戶提供Particle Count Interface Specification規范,采用C#編寫,與上位MES采用TIBCO協議通信或是HSMS協議通信,與PLC進行EIP和CC-LINK通信,完成所需數據傳輸。

PMS在線粒子檢測系統

1、PMS能夠?qū)⑴臄z的視頻保存至服務器,支持定點回放功能、快進快退(x1 x2 x4 x8 速度)功能;

2、視頻保存時間要求 3 個月;

3、可根據不同的潔凈度等級篩選超標數據;

4、PMS測試數據可生產數據分析圖表等功能;

5、報表可區分STK、IDX數據,根據測試結果計算總合格率、STK合格率、IDX合格率;

6、PMS測試前后均可對數據編輯STK儲位信息;

7、PMS系統可監測電池電量、塵埃粒子計數器實時狀態。

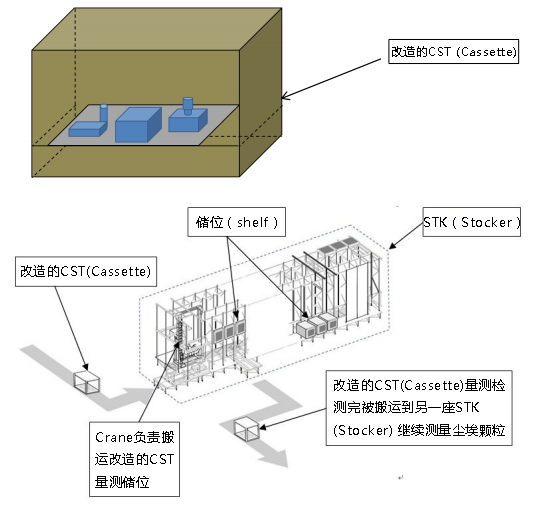

PMS在線粒子檢測系統CST玻璃基板收納卡匣與物流設備的整合示意圖

PMS在線粒子檢測系統



PMS在線粒子檢測系統除了監測塵埃顆粒,還可以監控溫濕度、風速、TVOC、震動、“行車記錄”等。
